Твердотельное реле GADH-500120.ZD3 Напряж. коммутации 60-1000VAC Управл. сигнал 3-32VDC Ток 500А

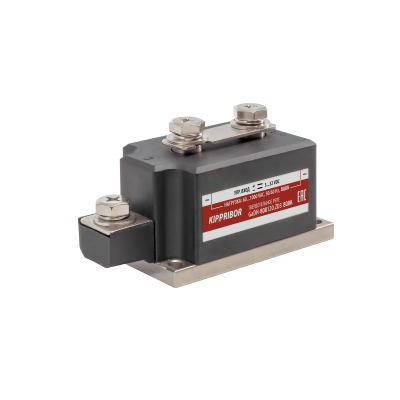

GADH‑500120.ZD3 — это однофазное твердотельное реле промышленного класса производства KIPPRIBOR (ОВЕН). Разработано для коммутации мощной нагрузки с большими и непредсказуемыми пусковыми токами — сварочное оборудование, трансформаторы, мощные нагреватели. Отличается усиленным теплоотводом и расширенным диапазоном коммутируемого напряжения до 1000 В AC. Маркировка «500120.ZD3» означает: 500 А максимального тока, 120 — реле на 1000 В AC, ZD3 — управление постоянным напряжением с контролем перехода через ноль.

Основные параметры и характеристики
Производитель — KIPPRIBOR (ОВЕН)
Тип реле — твердотельное, однофазное, DC‑AC (управление постоянным током, коммутация переменного тока)
Максимально допустимый ток нагрузки — 500 А
Рекомендуемый предельный ток (резистивная нагрузка) — 375 А
Рекомендуемый предельный ток (индуктивная нагрузка) — 50 А
Коммутируемое напряжение (переменный ток) — 60–1000 В AC
Максимальное пиковое напряжение — 1600 В AC (16 класс)
Управляющий сигнал — дискретный сигнал напряжения 3–32 В DC
Порог включения — не менее 3 В DC
Порог выключения — не более 1 В DC
Входное сопротивление — 900 Ом
Потребляемый ток в цепи управления — 5–25 мА (по данным одного источника — не более 16 мА)
Тип выходных силовых элементов — тиристоры SCR‑типа на керамической подложке
Падение напряжения во включённом состоянии — не более 1,6 В AC
Ток утечки в выключенном состоянии — не более 10 мА
Метод коммутации — с контролем перехода через ноль (Zero Crossing)
Время переключения — не более 10 мс (при 50 Гц)
Максимальная частота коммутации — 50 Гц (при 50 Гц)
Электрическая прочность изоляции (вход–выход) — соответствует UL1577 (2500 В AC в течение 1 мин)
Сопротивление изоляции — 500 МОм (при 500 В DC)
Рабочая температура — от −30 до +70…+80 °C
Относительная влажность — не более 80% (при +25 °C, без конденсации)
Степень защиты корпуса — IP20
Материал основания — медь, гальванизированная никелем
Материал корпуса — термостойкий пластик
Тип охлаждения — воздушное (с радиатором и вентилятором)
Габариты — 115 × 53 × 62 мм (по данным каталога KIPPRIBOR)
Вес — не более 1800 г
Индикация состояния — светодиод для контроля наличия входного сигнала
Тип клемм цепи управления — разъём Faston 0,110″
Способ монтажа — крепление винтами на радиатор с вентилятором
Встроенная защита — RC‑цепочка (C = 0,1 мкФ, R = 50 Ом) для подавления импульсных помех и защиты от перенапряжений
Поддерживаемые схемы подключения — однофазная; трёхфазная (одно реле на каждую фазу) по схеме «звезда», «звезда с нейтралью», «треугольник»
Сертификация — UL1577, CE, RoHS, ТР ТС 004/2011, ТР ТС 020/2011
Важные особенности и нюансы эксплуатации
Теплоотвод строго обязателен. При токе нагрузки 5 А и выше монтаж на радиатор охлаждения строго обязателен. При токах 375–500 А требуется массивный промышленный радиатор с принудительным воздушным охлаждением и термопаста. Без радиатора реле способно коммутировать не более 5 А.
Большой запас по току. Рекомендуемый ток для резистивной нагрузки — 375 А (75% от максимального), для индуктивной — 50 А (10% от максимального). Это связано с непредсказуемыми пусковыми токами индуктивной нагрузки.
Максимальная мощность нагрузки. При 1000 В и токе 375 А — теоретически до 375 кВт. При 220 В и токе 375 А — до 82,5 кВт. Реальный предел ограничен теплоотводом.
Совместимость с микроконтроллерами. Управление 3–32 В DC позволяет подключать напрямую к Arduino, ESP32, ПЛК, ПИД‑регуляторам и другим контроллерам.
Защита от индуктивной нагрузки. При управлении индуктивной нагрузкой (двигатели, трансформаторы) необходимо устанавливать варистор параллельно цепи нагрузки. Встроенная RC‑цепочка частично компенсирует помехи, но внешняя защита рекомендуется.
Защита от КЗ. Короткое замыкание на выходе недопустимо. Рекомендуется использовать быстродействующие предохранители, рассчитанные на соответствующий ток.
Область применения. Сварочное оборудование, промышленные печи, трансформаторы, мощные нагревательные системы, инфракрасные излучатели, оборудование с большими пусковыми токами.
